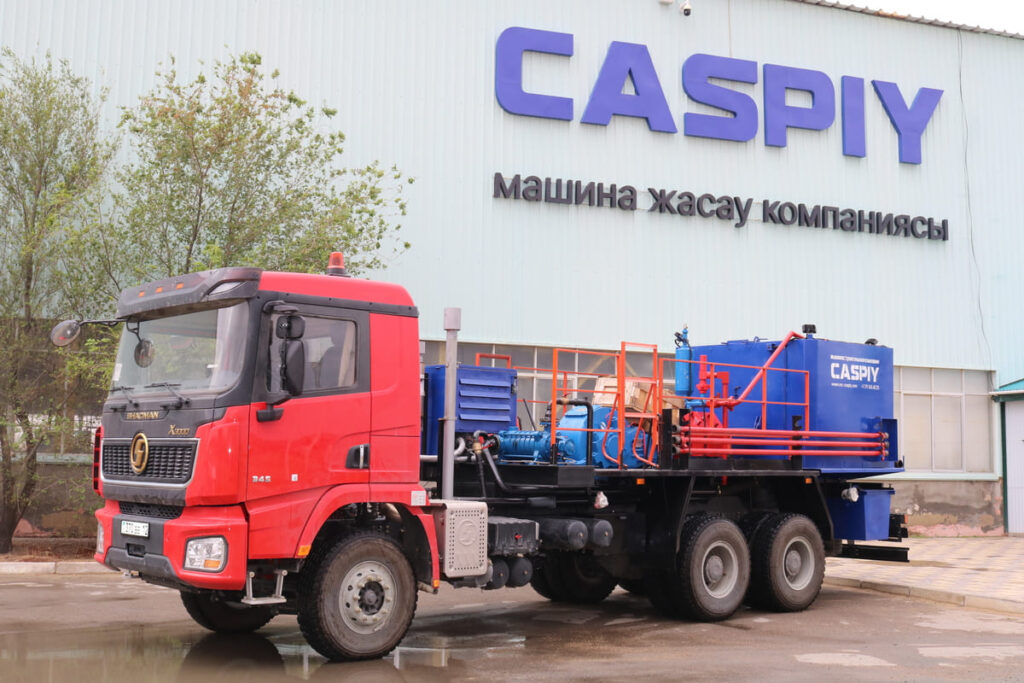

Цементировочный агрегат ЦА-320 на шасси SHACMAN

Агрегат цементировочный на шасси грузового автомобиля предназначен для нагнетания различных жидких сред при цементировании в процессе бурения и капитального ремонта, а также при проведении промывочно – продавочных работ в нефтяных и газовых скважинах.

Климатическое исполнение установки – У, категория 1 по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды». Эксплуатация допускается при температурах наружного воздуха -40…+400С, и относительной влажности до 75% (при температуре окружающего воздуха +15°С).



Наименование параметров и характеристик Значение
Рабочая среда Жидкие среды, применяемые при цементировочных промывочно-продавочных работ
Насос цементировочный
ход поршня, мм
передаточное число глобоидной передачи
режимы работы
отбор мощности
Насос НЦ-320 (9Т)
250
20,5
см. табл. 2.4.6
от двигателя базового шасси
Вместимость, м3, не более:
— мерногой бака
— бачка для цементного раствора*
6

0,25″

Условные проходы трубопроводов манифольда, мм:
— всасывающих линий
— нагнетательных линий
100

50″

Параметры установки Значение
Шасси Урал 4320, SHACMAN SX42584T324
Тип УНПН-33
Габаритные размеры, мм Длина: 8900…10100 / 9555, Ширина: 2550, Высота: 2900…3200 / 3420
Масса установки, кг Снаряженная: 9090…15350 / 15000…16250, Полная: 15710 / 16420
Распределение полной массы, кг На первую ось: 6220 / 5720, На вторую ось: 4745 / 5350, На третью ось: 4745 / 5350
